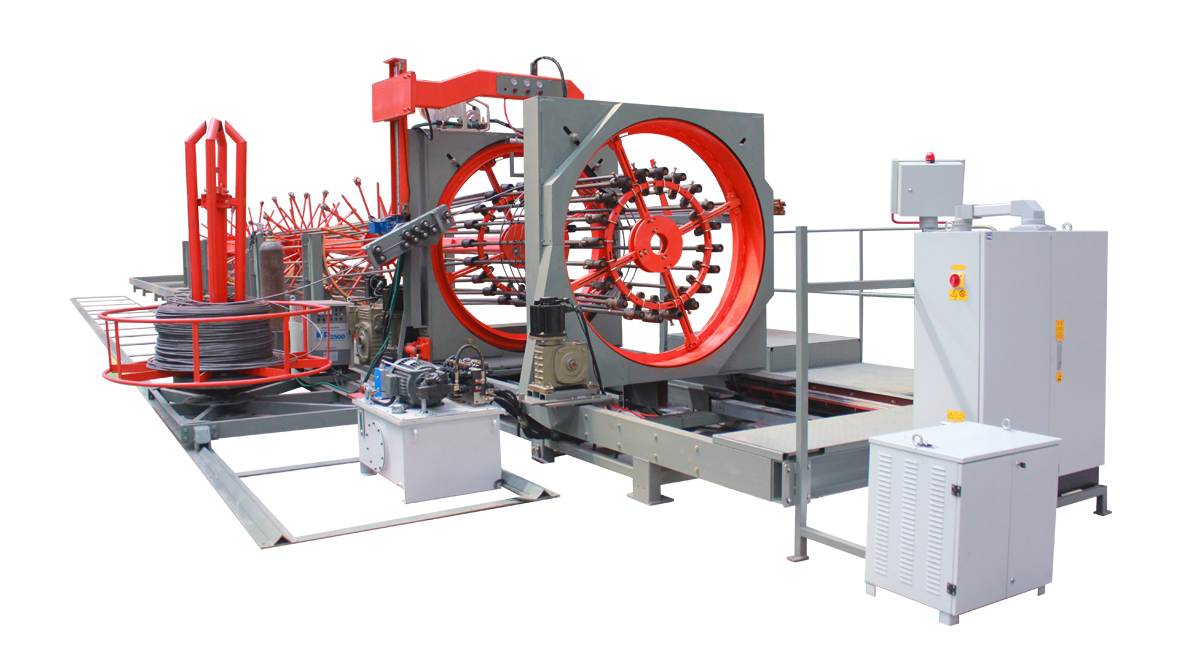

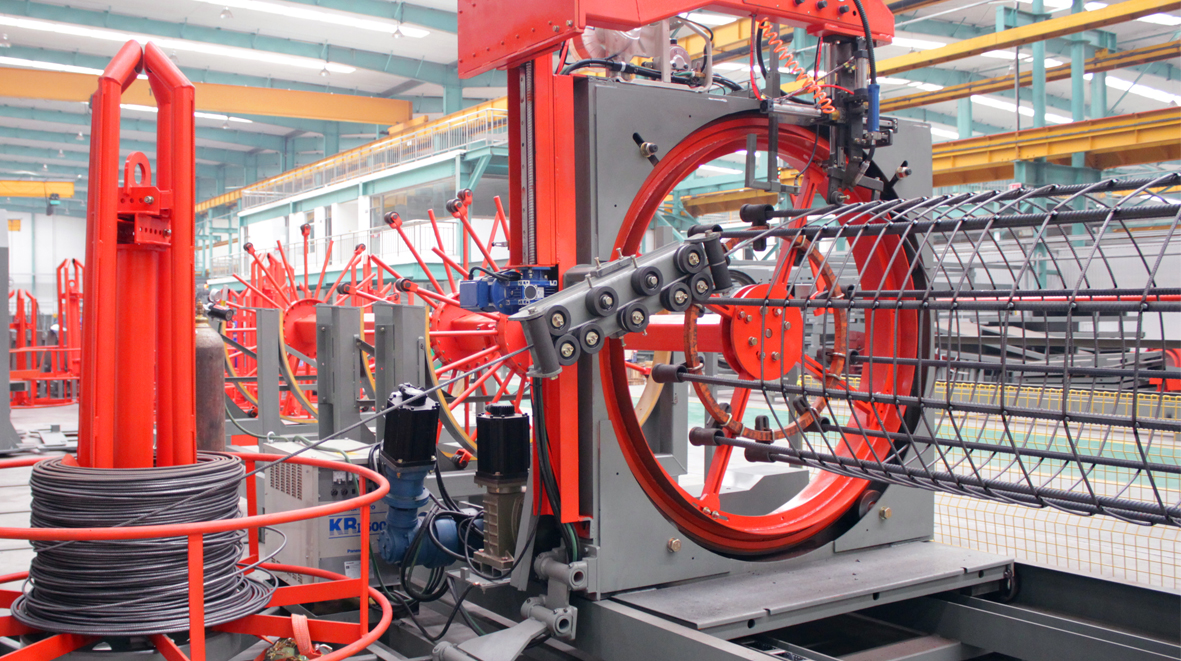

HL1500B-X數控鋼(gang)筋(jin)籠滾(gun)焊機可(ke)對熱(re)軋帶肋鋼(gang)筋(jin)、冷軋帶肋鋼(gang)筋(jin)、光圓(yuan)冷拔鋼(gang)筋(jin)進行(xing)高(gao)質量交叉焊接,設備采用PLC控制，自動(dong)化程度(du)高(gao)(gao)，廣(guang)泛應用于(yu)建筑工程、橋梁(liang)、高(gao)(gao)速公路、高(gao)(gao)速鐵路等工程，設備結構(gou)緊湊(cou)，占地面積小，操作方便、產(chan)量高(gao)(gao)、能(neng)耗低。

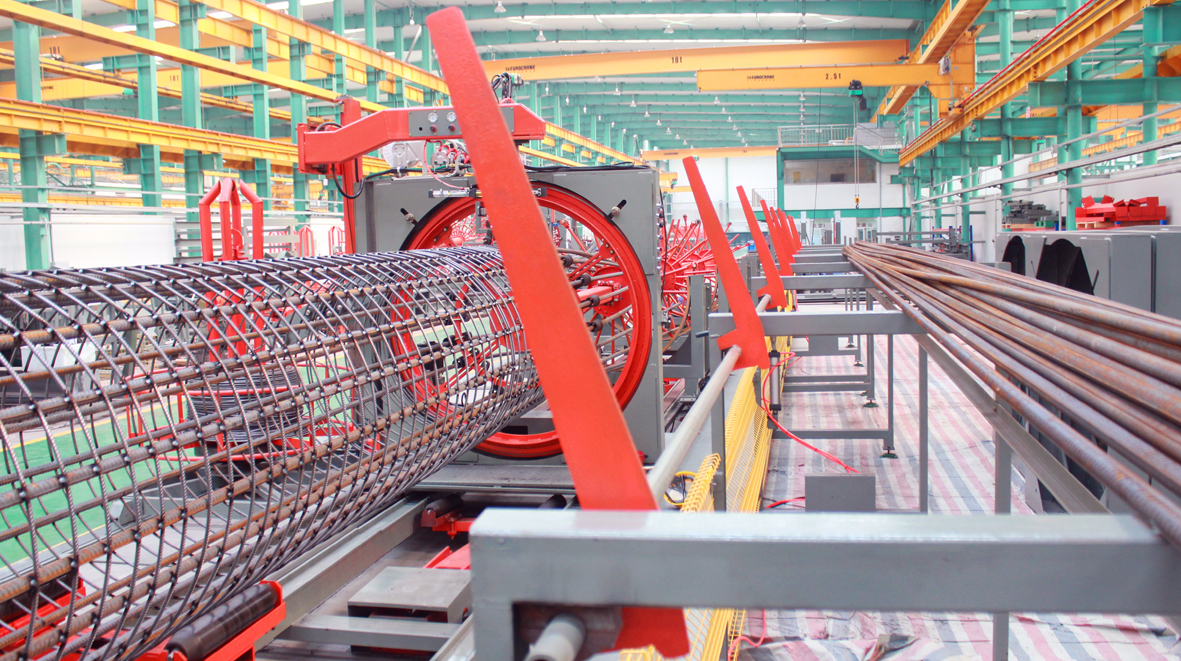

配筋架：配筋架將縱筋分隔開，避免縱筋纏繞，采用可伸縮機構，節省占地面積。鋼筋籠成型機的伸縮式配筋裝

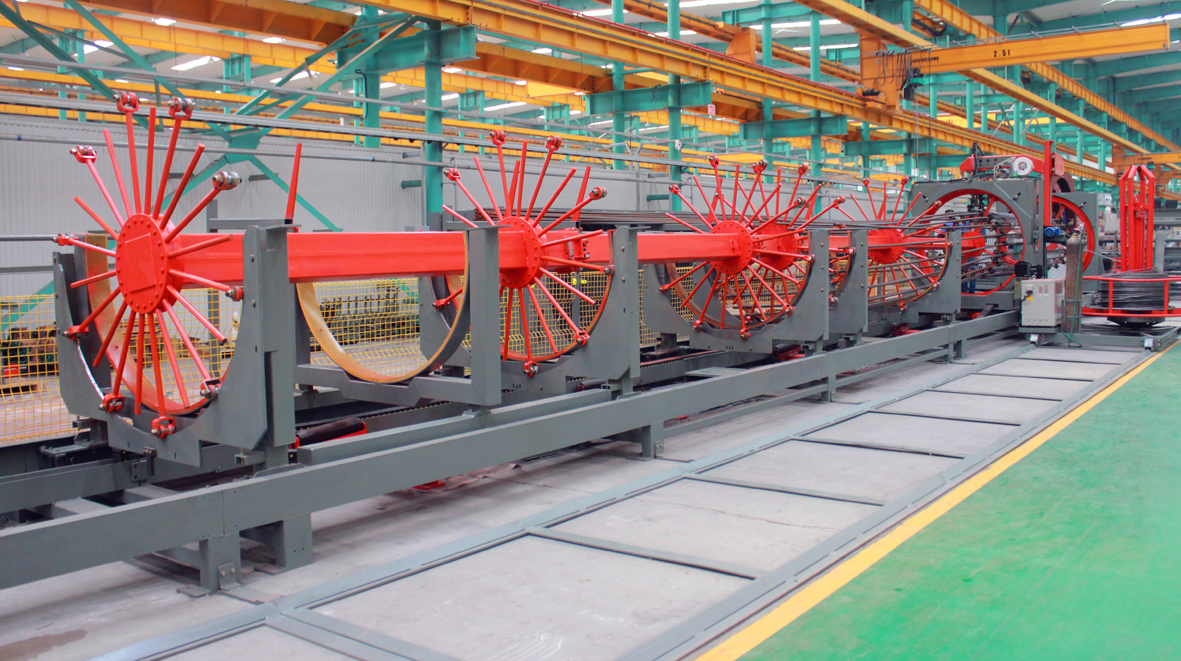

底梁部分:底梁用來支撐和連接固定轉盤，移動轉盤和配筋機架，與移動盤采用齒輪齒條行走，保證鋼筋籠長度準確。

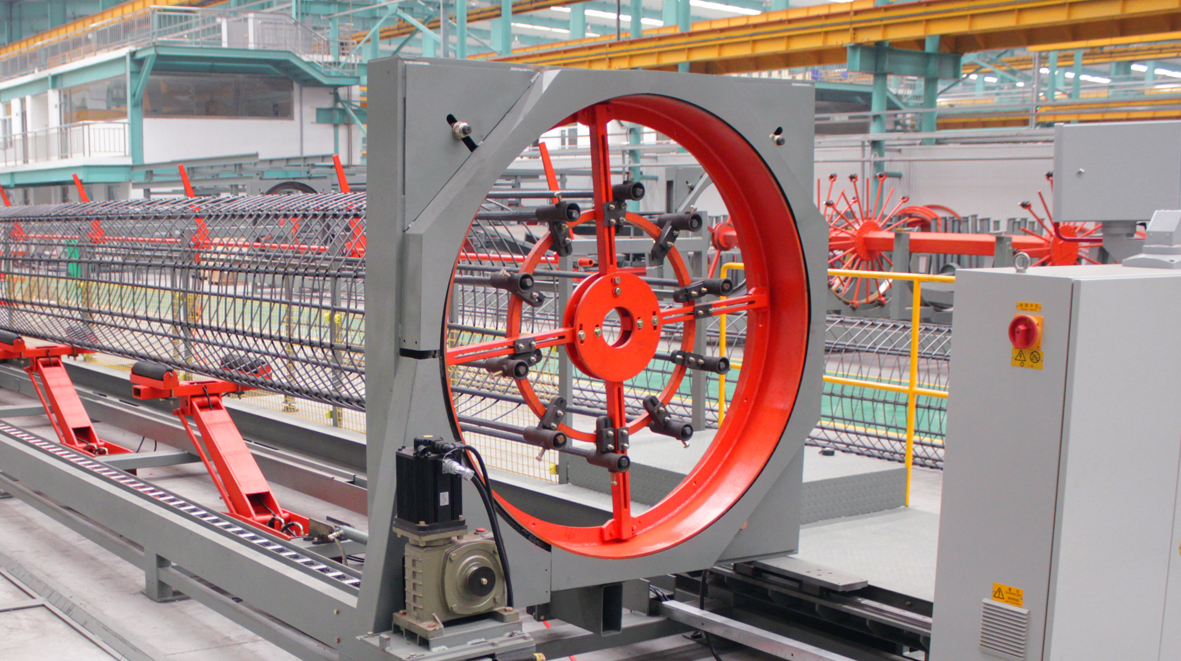

固定轉盤:該機構采用鏈條傳動，通過伺服電機驅動，改變轉速方便快捷

移動轉盤:該機構在和固定轉盤同步旋轉同時在底梁上做直線運動，從而使箍筋纏繞在縱筋上，形成一定螺距的螺旋箍筋。

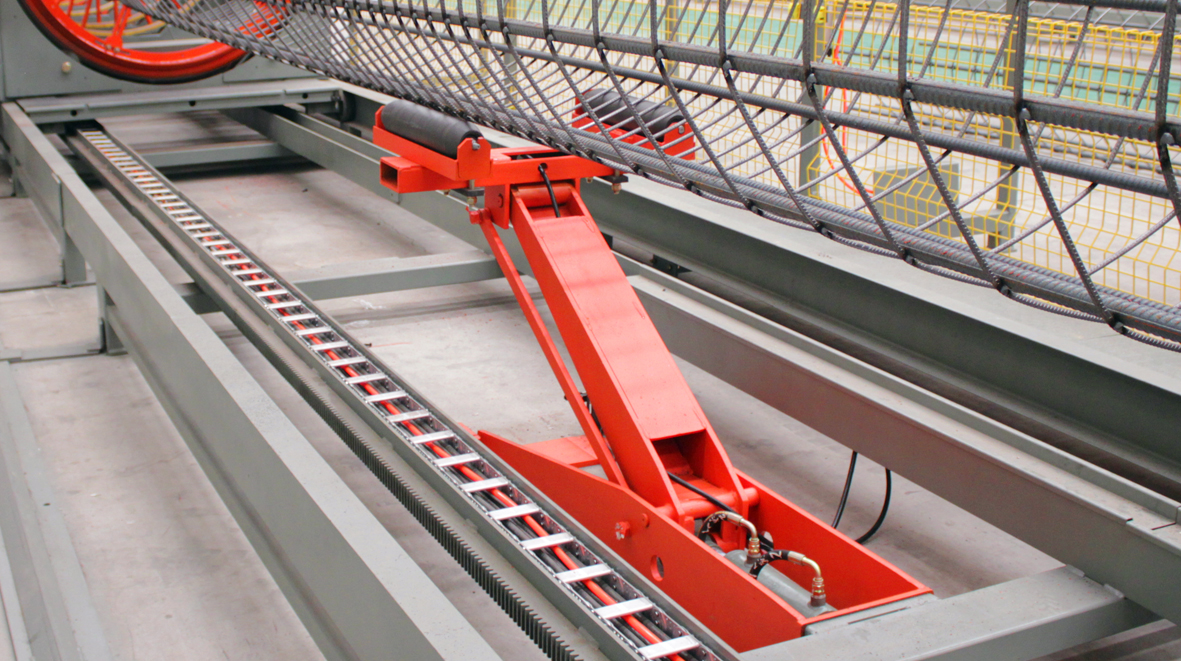

托籠裝置:該機構采用液壓系統驅動，節能高效。在鋼筋籠生產過程中托起鋼筋籠，防止鋼筋籠變形。鋼筋籠滾焊機的新型托籠機構

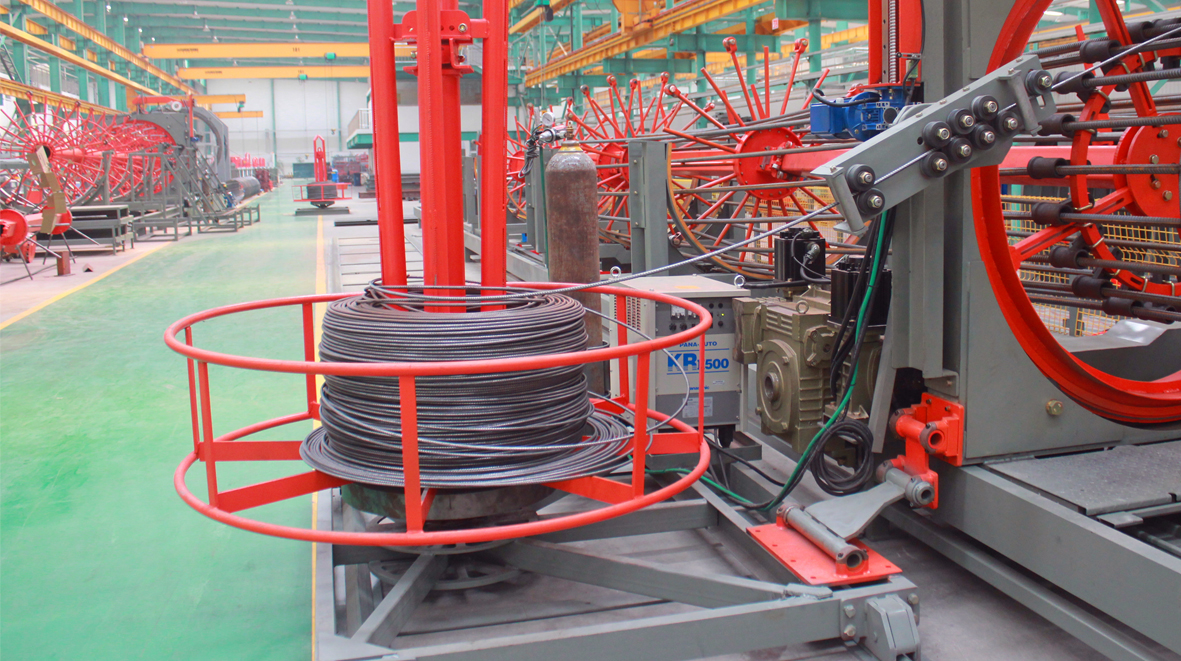

放線架機構：該機構是隨動機構，正常工作時隨固定轉盤、移動轉盤旋轉帶動放線架旋轉。

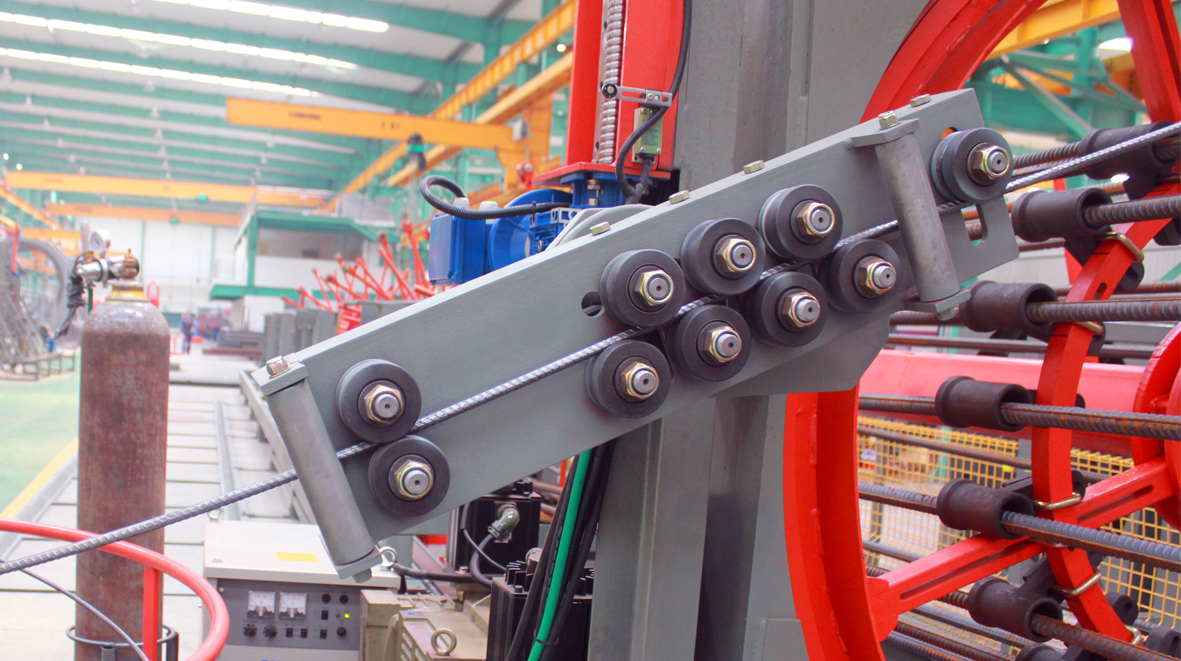

矯直機構：該機構通過縱橫兩個方向壓緊箍筋進行矯直，防止箍筋扭曲。

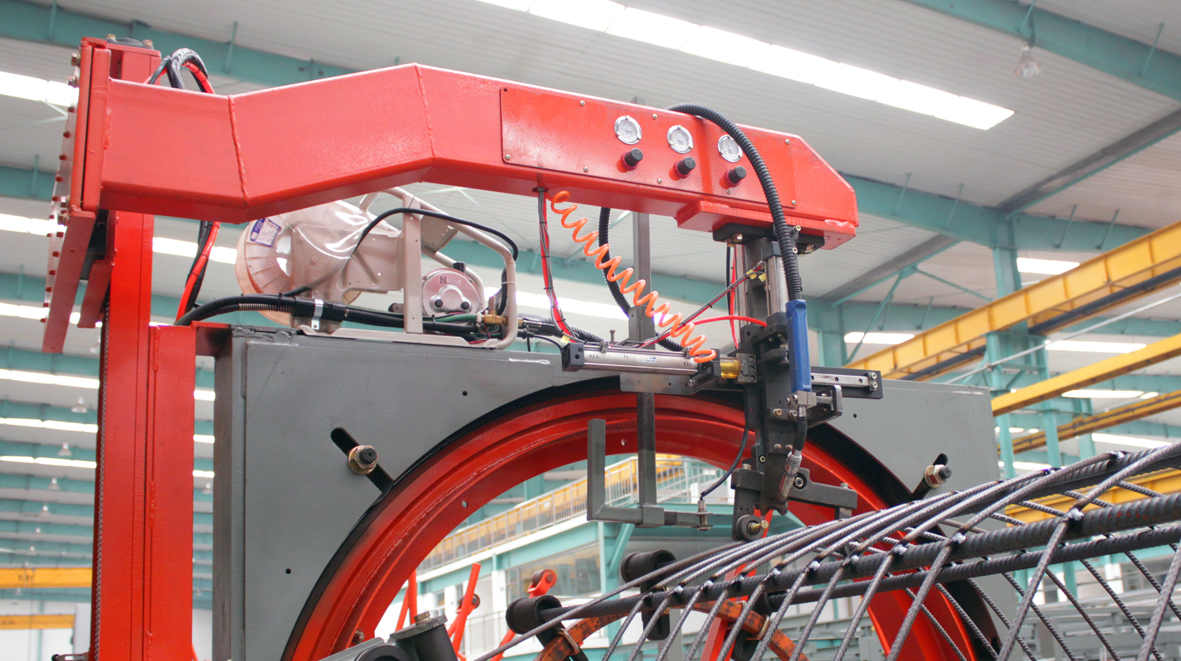

自動焊接機構：該機構由可升降的焊接臂及控制焊槍動作的氣缸及其他輔助機構組成，可隨鋼筋籠的旋轉將箍筋與主筋進行自動焊接，焊接精度及效率高。新型鋼筋籠成型機的自動焊接裝置

自動上料機構：該機構通過氣缸和滑料板將鋼筋運送到配筋架上，方便生產，提高生產效率，減小勞動強度。

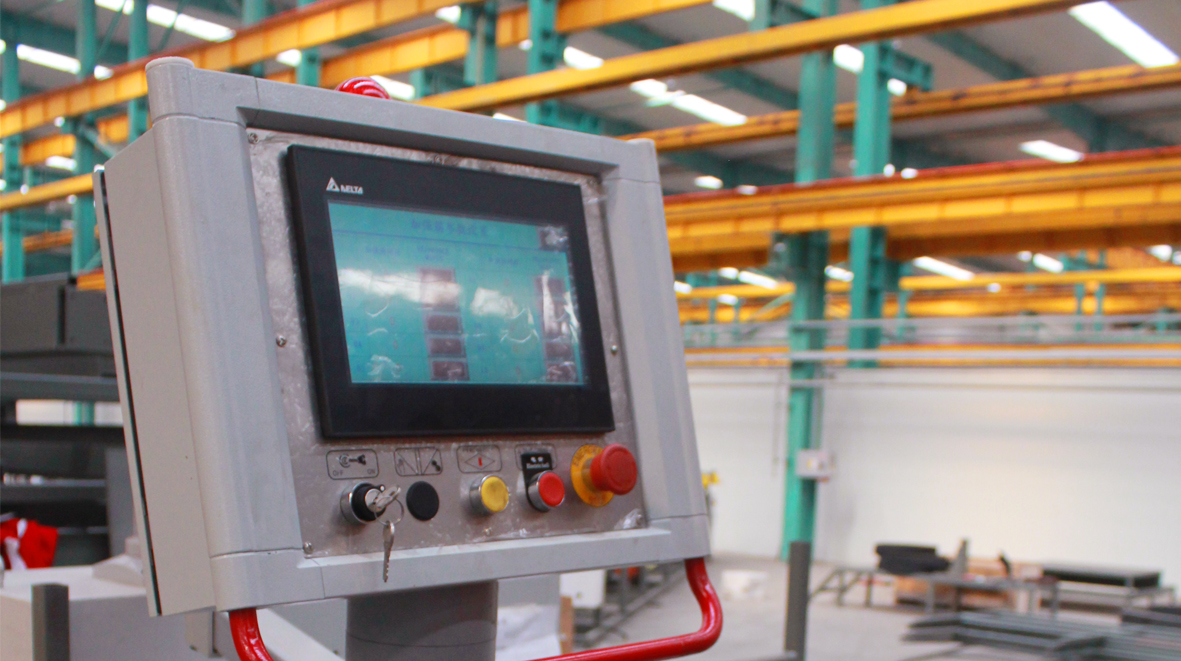

電氣控制:本機的電氣控制系統采用知名品牌的PLC中央控制系統，性能穩定，精度準確，液晶顯示屏操作簡單，穩定可靠。具有監控及報警系統，可直觀顯示當前故障信息，可幫助用戶及時盡快排除故障。

技術參數

項目(mu)	單位	數據
項目(mu)	單位	HL1500B-X	HL2000B-X
鋼筋籠***小長度	m	3	3
鋼筋籠***大長(chang)度	m	12	12
樁基***小直(zhi)徑	mm	800	800
樁基(ji)***大直徑	mm	1500	2000
箍筋***小直徑	mm	6	6
箍筋***大直(zhi)徑	mm	12	12
主筋***小直徑	mm	16	16
主筋***大直徑	mm	32	32
箍(gu)筋(jin)***小螺距	mm	70	70
箍筋(jin)***大螺(luo)距	mm	300	300
單件托籠裝置承重	T	1.5	1.5
放線(xian)架(jia)承重	T	2	2
鋼筋籠重(zhong)量(liang)	T	≤4.5	≤5.5
移(yi)動(dong)轉盤***大移(yi)動(dong)速(su)度	mm/min	4880	4880
轉盤***大轉速(su)	r/min	5.42	5.42
鋼(gang)筋籠直徑誤(wu)差	mm	±15	±15
鋼筋籠箍筋(jin)螺(luo)距誤差	mm	±5	±5
主(zhu)機外形尺寸	mm	20220x5650x2450	21630x6150x3470
主機(ji)重量	t	約(yue)12.5t	約13
主(zhu)機總(zong)功率	kw	27.37KW	33.37
可加(jia)工鋼筋等級		≤Ⅳ	≤Ⅳ
自動焊接(jie)單點焊接(jie)時間	s	> 0.6	> 0.6
焊接(jie)速度		< 50個(ge)點	< 50個點
占地面積	m²	≈12	≈13.5
